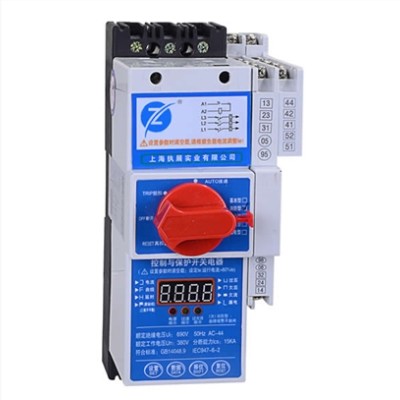

CPS控制保護開關產品概述
上海執展實業有限
公司：http://www.chzhizhan.com
(CPS)系列產品將斷路器、接觸器、過載繼電器、隔離開關等分離元器件的主要功能集成化,并能夠綜合多種信號, 實現控制與保護特性在產品內部自配合。具有體積小、短路分斷性能指標高、機電壽命長和運行可靠性高、使用安全方便、節能節材等優點，主要性能指標達到當前國際領先水平。
一、與塑殼斷路器相比
a.具有分斷能力高、飛弧距離短的特性
(CPS)在380V額定運行短路分斷能力Ics (o－co-co) 達到高分斷型為80kA、標準型為50kA、經濟型為35kA, 在50kA 預期短路電流下的分 斷時間僅為2～3ms, 限流系數達到0.2以下，達到塑殼斷路器的領先水平，達到熔斷器的限流水平，大大限制了短路電流對系統的動、熱沖 擊。CPS(ICPS)飛弧距離僅為20～30mm。
b.與塑殼斷路器構成的保護系統相比，具有保護整定電流均可調整的特性
(CPS)的電流均可在面板上進行調整，即除了常規的保護電流可根據負載功率進行整定外，過流保護整定電流在調整電流數值時同時進行調 整(配電負載的調整范圍為3～6Ie，電動機負載的調整范圍為6～14Ie)?？朔怂軞嗦菲鞯亩搪繁Ｗo整定電流出廠后用戶無法調整的缺點 ，使得CPS(CPS)產品即使安裝在線路末端，短路電流較小時，同樣具有很好的短路保護功能。
二、與接觸器性能相比具有壽命長、操作方便的特性
手動操作，又可實現遠距離自動控制功能。采用了先進的觸頭與電磁系統分離式設計，有效抑制了觸頭的二次彈跳，大大提高了產品的電壽 命，而且特別適用于重載起動等嚴酷的場合。
三、與分離電器構成的系統相比
a.具有控制與保護自配合的特性
(CPS)系列控制與保護開關電器集控制與保護功能于一體,相當于斷路器(熔斷器)＋接觸器＋過載繼電器＋輔助電器。很好的解決了分離元 件 不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理( 具有反時限、定時限和瞬時三段保護特性 )，只 要根據負載功率或電流即可正確選擇單一產品,代替以往的包括自電源進線端至負載端的各種電器，不需降容；大大減輕了設計人 員的工作 量。
b.具有無可比擬的運行可靠性和系統的連續運行性能
(CPS) 在分斷短路電流后無需維護即可投入使用，即具有分斷短路故障后的連續運行性能：CPS(ICPS) 在進行了分斷短路電流試驗后，仍 具有不小于1500次的AC-44電壽命，這是由斷路器等分離元件構成的系統所難以達到的，CPS(ICPS)的這一特性極大地提高了系統的運行可 靠性和系統的連續運行性，其中的Ics為80kA指標屬同類產品的國際領先、國內最高指標。
c.節能節材：(CPS)具有體積小、安裝面積少、無分離元件接點、減少線路發熱、節約能源、節約材料等優點。
四、其它特點
a.配套附件齊全：輔助觸頭與信號報警觸頭在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。
b.安裝靈活：橫裝、垂直安裝、水平安裝均不影響使用性能?？蓮V泛應用于緊湊型成套裝置中，包括固定式或抽屜式的MCC柜中，特別是 CPS(CPS)－12、16、18、32、45在1/4和1/2抽屜中應用，具有分離元器件不可比擬的優越性。
c.安全可靠、防護等級高：板前、插入式板后接線的接線端子均具有防觸指功能，配備高防護等級外殼后，可適用于民用建筑的潮濕場所、 地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組合式起動器的理想產品。
產品功能:
◇特大短路瞬時保護：保護電流與開關主體額定電流有關,其整定電流為20In±20%、動作時間t4≤2～3ms
◇短路瞬時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流為16In±15%、動作時間t3≤0.1ms
◇短路短延時或定時限保護：保護電流與電子脫扣器額定工作電流有關,其整定電流面板上可調（6～12Ir1）±15%（電動機保護）、（3～ 6Ir1）±10%（配電保護）、延時動作整定時間t2=0.2s
◇過載長延時保護：保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延 時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s ◇缺相、斷相保護：動作整定時間為2s
◇三相不平衡保護：任意二相電流相差超過50%,動作整定時間為2s
◇過壓保護：三相470±10V,動作整定時間5s
◇欠壓保護：三相270±10V,動作整定時間5s
◇啟動延時：短路短延時或定時限不保護,整定時間為2s KBCPS-4P
◇消防接口：直流24V消防接口輸出（可選）
◇漏電保護：剩余電流根據客戶要求定制,動作時間≤0.1s（延時型為0.3s）（可選）
◇預報警功能：電流可調
◇在線編程功能
◇故障指示
◇試驗功能
