溫度儀表

1、 概 述

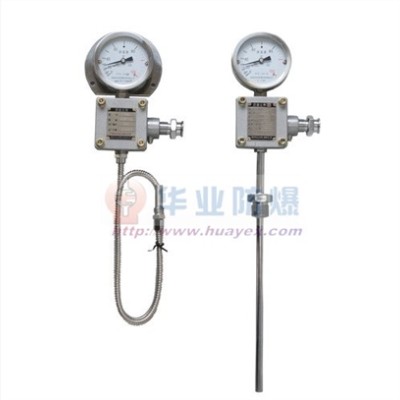

該儀表比傳統型壓力式測溫儀表有較大的創新和發展，溫包體積可以縮小到原來的1/30,創造性地將傳感器熱電阻內置于測溫元件內，實現了機電一體化的測溫功能，形成了以壓力式溫度儀表為基本測溫功能的遠傳、防震、防腐、電接點、溫度信號變送等多功能系列化測溫儀表，成為防爆電機測溫的首選和專用儀表，該儀表分為防爆型和普通型兩個系列。

WTZd壓力式防爆測溫儀表是根據GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分： 通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分 ：隔爆型 “d”》的規定設計，制造成防爆型產品，專門用于除煤礦以外的其它爆炸性氣體環境場合，該產品可對防爆電機或其它機械產品的軸承、軸瓦，以及管道或容器介質進行溫度測量。

接線盒材質為輕質合金。

防爆標志為：ExdⅡBT6、ExdⅡCT6。

2、產品特點
該儀表讀數直觀、反應速度快、靈敏度高、壽命長，集合了玻璃棒溫度計、雙金屬溫度計、氣體壓力式溫度計的優點，是目前使用范圍較廣、性能較全面的一種機械式測溫儀表。

3、型號含義

4、產品分類

5、儀表安裝尺寸
a、螺紋固定：

b、法蘭盤固定：

c、溫包結構示意圖及固定方式

此類儀表輸出4-20mA標準信號、熱電偶或Pt100

6. 遠傳信號的實現

此類儀表是在測溫元件內同時埋置熱電阻或熱電偶感溫元件，儀表的突出優點是單點測溫實現雙重指示，兩個測溫系統相互獨立，互不影響各自的測量，提高了溫度測量的可靠性和準確性。特別適用于測溫現場沒有電源，而又要求現場顯示并將溫度信號遠傳的場合?，F(xiàn)場既可以通過指針指示溫度，又可以將信號遠傳至控制室進行監控，實現機電一體化測溫功能。

7. 接線盒示意圖

8. 熱電阻接線圖

9. 變送器接線圖

變送器輸出方式：二線制4-20mA；

供電電源：DC24V。

10. 性能指標

a. 測溫范圍：0-100℃；

b. 精度等級：2.0 級或1.5級；

c. 探頭尺寸：?10×50（或根據用戶要求）；

d. 探頭安裝螺紋：M16×1.5（或根據用戶要求）；

e. 輸出信號：Pt100（或熱電偶、4-20mA信號）；

f. 測量距離：1.5M（或根據用戶要求）;

g.  附加功能：防腐、絕緣，選型時另注。

11. 選型示例

型號：WTZd-285

技術條件：?10×50, M16×1.5，輸出Pt100，測量

距離1.5米。

12.WTZd-01 測溫儀表

此產品是WTZd-285的衍生產品，只提供遠傳信號（Pt100或4-20mA信號），無現場顯示。保護管尺寸和安裝螺紋尺寸由用戶提出
